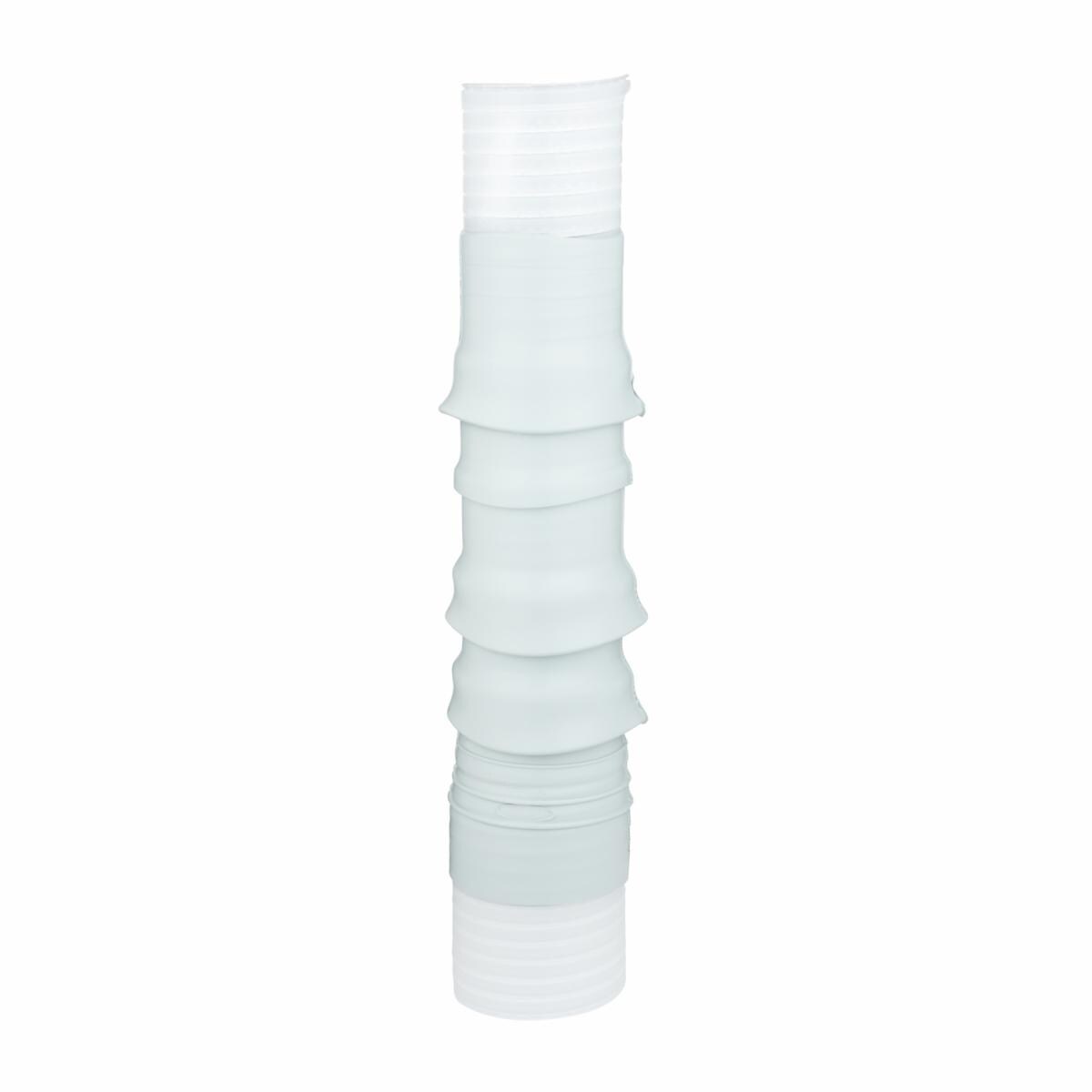

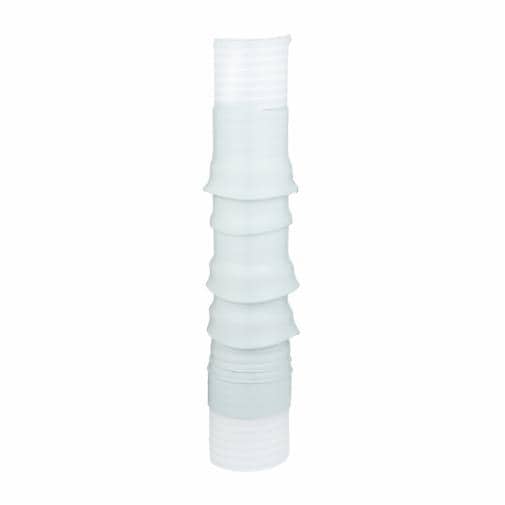

3M™ 93-EB 64-1 QTII Eindsluiting, 1 Aderig, 12/20 kV Binnenhuis 1x 185 - 500 mm², 6/10 kV Buitenshuis 1x 300 - 630 mm²
- Artikelnummer 93EB641
- 3M ID 7000092170
- UPC 08021684149832
Details
Hoogtepunten
- Het veelzijdige ontwerp van het geprefabriceerde, koudkrimpafsluitingslichaam uit één stuk maakt een snelle en eenvoudige installatie mogelijk bij temperaturen van -20 °C tot +50 °C
- Soldeerloze aardverbinding met constante krachtveren
- Tijdens de installatie is geen warmte of vlam nodig
- Geschikt voor een breed scala aan kabeldoorsnedes
3M™ Koudkrimp aansluitingskit QT II-serie voor middenspanningstoepassingen. De siliconen koudkrimpkous zorgt voor een eenvoudige en betrouwbare aansluiting van middenspanningskabels.
De accessoires voor de 3M™ Koudkrimp QT II-serie zijn ontwikkeld voor gebruik met het unieke koudkrimpsysteem. De producten worden voor-geëxpandeerd geleverd op een verwijderbare kern om ze efficiënt en eenvoudig te kunnen aanbrengen. Een regelaar voor elektrische velden die vooraf in de krimpkous is gemonteerd, zorgt voor een eenvoudige montage. Dankzij de specifieke eigenschappen van de siliconen krimpkous kunt u met deze krimpkous kabels met diverse doorsneden aansluiten. De 3M™ Aansluitingkits voor middenspanningstoepassingen zijn verkrijgbaar met en zonder mechanische connector. De 3M™ Koudkrimpaccessoires voor middenspanningstoepassingen zijn ontwikkeld voor een eenvoudige en betrouwbare aansluiting van middenspanningskabels.
Typische Eigenschappen
| Aansluitlip/Staafconnector in de Kit | Nee |
| Aantal geleiders | 1 |
| Aantal rokken | 4 |
| Bedrijfspanning | Middenspanning |
| Bereik buitendiameter kabelisolatie (metrisch) | 27,0-45,7 mm |
| Beschermingstype | Draadafscherming |
| Binnen/Buiten | Binnen (12/20 kV) / Buiten (6/10 kV) |
| Buitendiameter isolatie (metrisch) | 45.7 mm |
| Kabeltype | Polymeer geïsoleerde, met koperdraad afgeschermde niet-gepantserde kabel |
| Maximale geleidermaat | 500 mm² |
| Merken | 3M™ |
| Minimale geleidermaat | 185 mm² |
| Producttype | Koudkrimp |
| Spanning | 12/20 kV |
| Spanningsbeoordeling | 12/20 kV |
| Spanningsreeks | 12/20 kV |
| Spruitstuk | Nee |
| Toepassing | Kabelafsluiting |
