Volledig assortiment van Dynatel™ Locators, EMS Markers en EMS detecteerbare padmarkeringstape
Ontdek een uitgebreid assortiment aan locators, inclusief EMS Markers en padmarkeringstape, die oplossingen bieden voor het onderhoud en de traceerbaarheid van kabel-, leiding- en ondergrondse nutsvoorzieningen.
Met de 3M™ Dynatel™ Locator XE-serie locators kunt u snel ondergrondse nutsvoorzieningen lokaliseren. De receivers zijn uitgerust met Bluetooth® draadloze technologie, verbeterde software en GPS-mogelijkheden. Alle modellen zijn verkrijgbaar als volledige kits inclusief zender en als stand-alone locators.
In tegenstelling tot oppervlakte-kenmerken, kaarten en andere methoden om posities vast te leggen, zijn 3M™ EMS Markers een betrouwbaar referentiepunt. Verkrijg alle informatie ter plaatse via een 3M™ Dynatel™ iD-compatibele locator, of door deze te uploaden en te gebruiken met uw GIS-systeem.

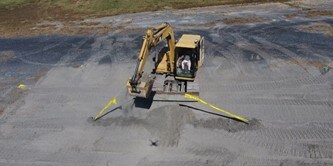

3M™ EMS waarschuwingsband 7900-XT-serie en waarschuwingsband 7900-serie bieden een vrijwel onderhoudsvrije oplossing voor het markeren en lokaliseren van het pad van ondergrondse kunststofbuizen en -leidingen. Samen helpen ze problemen en kosten in verband met traceerdraad en teststations te elimineren.

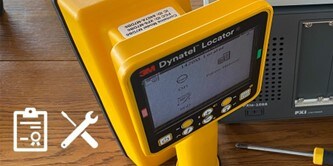

Onderhoud voor 3M™ Dynatel™ Locators in Europa, het Midden-Oosten en Afrika (EMEA). L&M Service partner Communication Line in België is verantwoordelijk voor het centraliseren van alle kalibratie- en onderhoudsaanvragen voor 3M™ Dynatel Locators in de EMEA regio. Klik hier om u aan te melden of voor meer informatie.
Voor een doeltreffende plaatsbepaling is het van het grootste belang om een snel, eenvoudig en betrouwbaar systeem te hebben dat nauwkeurige en consistente resultaten levert. Dit is waar de oplossingen van 3M™ Locating en Marking-systemen hun waarde bewijzen.
3M™ Dynatel™ is al meer dan 50 jaar een belangrijke speler op het gebied van lokalisatie- en markeringsoplossingen en creëert innovatieve oplossingen voor detectie van nutsvoorzieningen.
De lokalisatie- en markeringsproducten van 3M zijn bedoeld voor het LOKALISEREN en IDENTIFICEREN van ondergrondse netwerken, bijvoorbeeld elektriciteits-, gas-, water- en telecommunicatienetwerken, inclusief niet-metalen netwerken.
Het lokaliseren van ondergrondse kabels en leidingen met de 3M™ Locator wordt uitgevoerd door een actief signaal, ingesteld op een specifieke frequentie, naar de kabels en leidingen te sturen met behulp van een 3M™ Zender. Vervolgens detecteert u dat signaal met de 3M™ Locator.
Er zijn drie basismanieren om een signaal toe te passen met de 3M™ Zender:
Directe aansluitingsmethode: De kabel met directe aansluiting wordt aangesloten op de zender. De rode draad van de kabel met directe aansluiting wordt aangesloten op de kabel of leiding en de zwarte draad wordt aangesloten op de aardingsstaaf. Dyna-Coupler-methode: De Dyna-Coupler wordt met de koppelingskabel aangesloten op de zender. De Dyna-Coupler wordt om de kabel geklemd en veroorzaakt een signaal op de leiding of kabel. Inductiemethode: Er worden geen verbindingen gemaakt met de zender. De zender wordt boven op het pad geplaatst met een geselecteerde hoge frequentie. De zender genereert elektromagnetische golven die in de grond worden geïnjecteerd en aan de kabel of leiding worden gekoppeld.
De maximale dieptemeting voor 3M™ EMS detecteerbare padmarkeringstape is 1,2 meter. Vanwege de waarschuwingsfunctie wordt de tape meestal veel dichter bij het oppervlak geplaatst, zodat het bereikbaar is en er geen verdere schade aan de ondergrondse materialen ontstaat.
De verschillende kleuren vertegenwoordigen verschillende nutsvoorzieningen in de ondergrondse infrastructuur.
De tabel geeft hiervan een overzicht: een gele EMS-markering staat voor een gasvoorziening en een oranje EMS staat voor telecommunicatievoorziening.
De kleurcodes zijn niet geselecteerd en bepaald door 3M™, maar zijn wereldwijde specificaties van de A-P-W-A, wat staat voor American Public Works Association, en de ANSI-standaard Z535.1 Safety Color Code (Veiligheidskleurcode).
| Kleurcodering | Nutsvoorziening | Frequentie |
|---|---|---|
| Paars | Algemeen gebruik | 66,35 kHz |
| Zwart/oranje | CATV | 77,0 kHz |
| Geel | Gas | 83,0 kHz |
| Oranje | Telecom | 101,4 kHz |
| Groen | Afvalwater | 121,6 kHz |
| Blauw | Water | 145,7 kHz |
| Rood | Stroom CE | 134,0 kHz |
| Rood | Elektriciteit | 169,8 kHz |
Filter
3M™ Dynatel™ Locator 7420XE EMS/ID, markering/pad, 1/doos
3M-voorraad
7100213472
Vorige 3M-voorraad
80000219198
UPC
00638060291238
Alternatieve ID
7420XEID
3M™ Dynatel™ Locator 1420XE EMS/ID, markering, 1/doos
3M-voorraad
B00011073
UPC
00638060291214
